导热油炉的连接原理

发布时间:2017-09-27

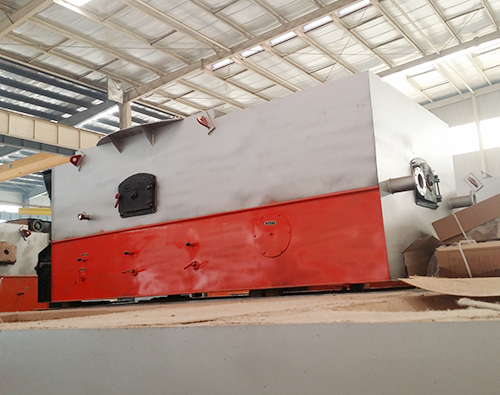

导热油炉的连接原理

  导热油炉不同,余热锅炉中不发生燃烧过程,也没有燃烧相关的设备,从本质上讲,它只是一个燃气—水/蒸汽的换热器。

 导热油炉的口段烟道的组成由分配集箱、下集箱、管组、上集箱组成。

 导热油炉给水从导热油炉筒引出入分配集箱,为了使集箱各部位温度不出现偏差,分配集箱与下集箱进水采用分散下降管引入,水进入下集箱后分散进入132根φ42×4无缝钢管和6mm厚扁钢组成的节圆为φ2400mm的圆形烟道受热面,然后产生汽水混合物进入上集箱,由上升管引入锅筒。

为使集箱避开火焰区,管束低部为U型弯管,炉口段烟道与水平夹角为55度。为了防止烟道发生变形,在烟道上适当位置设置有加固环。

   其与燃气轮机配合,燃气轮机的排气(温度约在500600℃)进入余热锅炉,加热受热面中的水,水吸热变为高温高压的蒸汽再进入汽轮机,完成联合循环。

各个烟道之间均用法兰连接。

1、导热油炉活动烟罩

   给水分配集箱由配水集箱和连接管组成;锅炉给水从锅筒引出由下降管引出入给水集箱,为了使集箱各部位温度不出现偏差,给水分配集箱与下集箱进水采用多根分散下降管引入。

   汇集集箱由出水集箱和连接管组成,为了使集箱各部位温度不出现偏差,汽水混合物由多根连接管引入出水集箱,再由上升管引入锅筒。

   活动烟罩管组由上集箱、下集箱、管组组成,上下集箱间用180根φ45×5无缝钢管连接,管间用扁钢焊接组成下部烟罩。

   由于工艺的原因,活动烟罩经常需要上下移动,活动烟罩和炉口段间就存在间隙,为防止高温烟气向外泄露,在活动烟罩上部制作水封槽,采用水封的形式进行密封,为防熔渣溅入密封槽,在密封槽端部设置有挡渣板,为便于清理水箱中的杂物,在水封槽上还开设有清理手孔。

2、 导热油炉下料管:在炉口段烟道上设有下料管,下料管由管束、上下集箱、防磨板组成。
